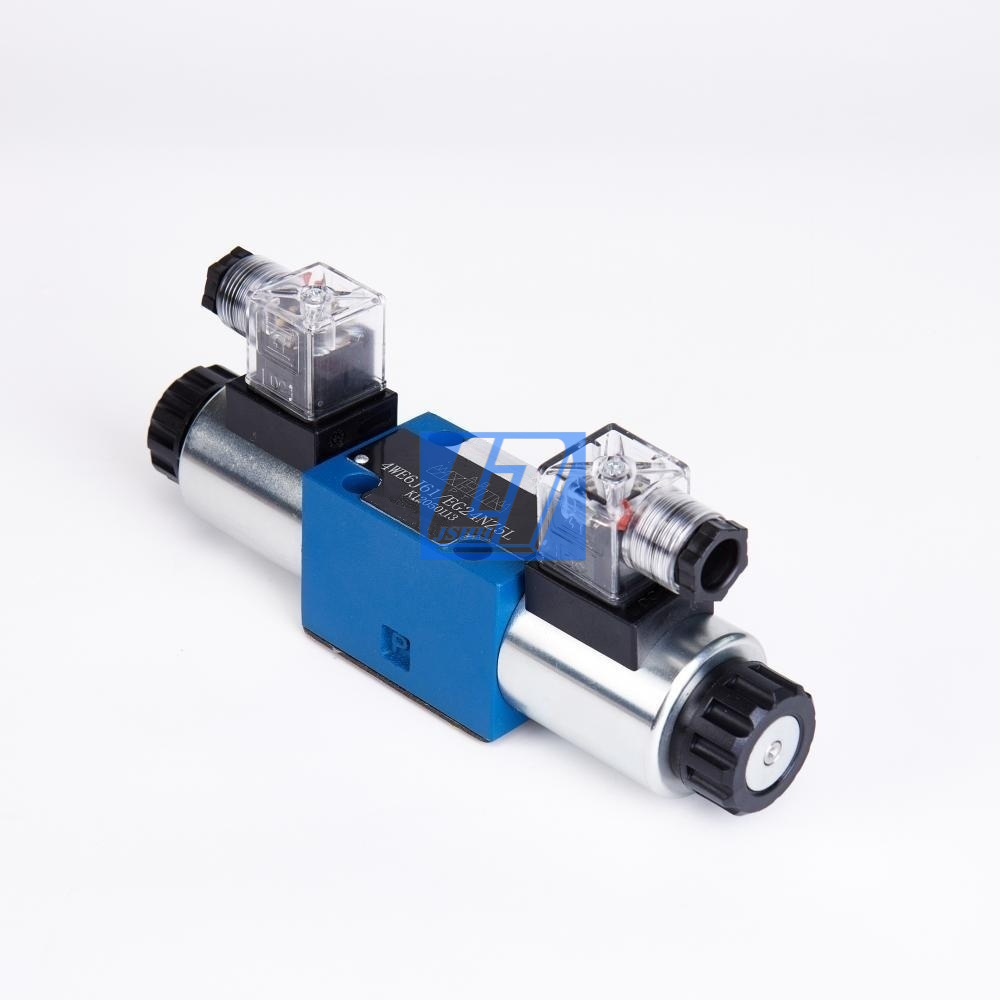

4WE6型电磁换向阀
简介：
4WE6型电磁换向阀是从德国力士乐公司引进的电磁换向阀，具有可靠的换向性能，持久、耐用，高压情况下不卡阀等特点，所以在国内市场的销量也相对较好。
结构分析：
WE6...61/型电磁换向阀其主要特征为导磁套螺纹与阀体上螺纹直接旋合，靠电磁铁通电吸合时产生的推力直接驱动换向滑阀作换向运动。控制油液流向开始、停止和换向。该阀主要由阀体(1)、一个或两个电磁铁(2)、阀芯(3)及一个或两个复位弹簧(4)组成。当电磁铁未通电时。阀芯(3)被复位弹簧(4)保持在中位或起始位置(脉冲式阀除外)。阀芯3)的动作由湿式电磁铁2)实现。当电磁铁(2)通电时，电磁铁的力经推杆(5)作用在阀芯(3)上，将其由静止位置推到所需的工作位置。使油液由P到A和B到T或由P到B和A到T通。当电磁铁断电时，阀芯(3)被复位弹簧(4)推回到原始位置。

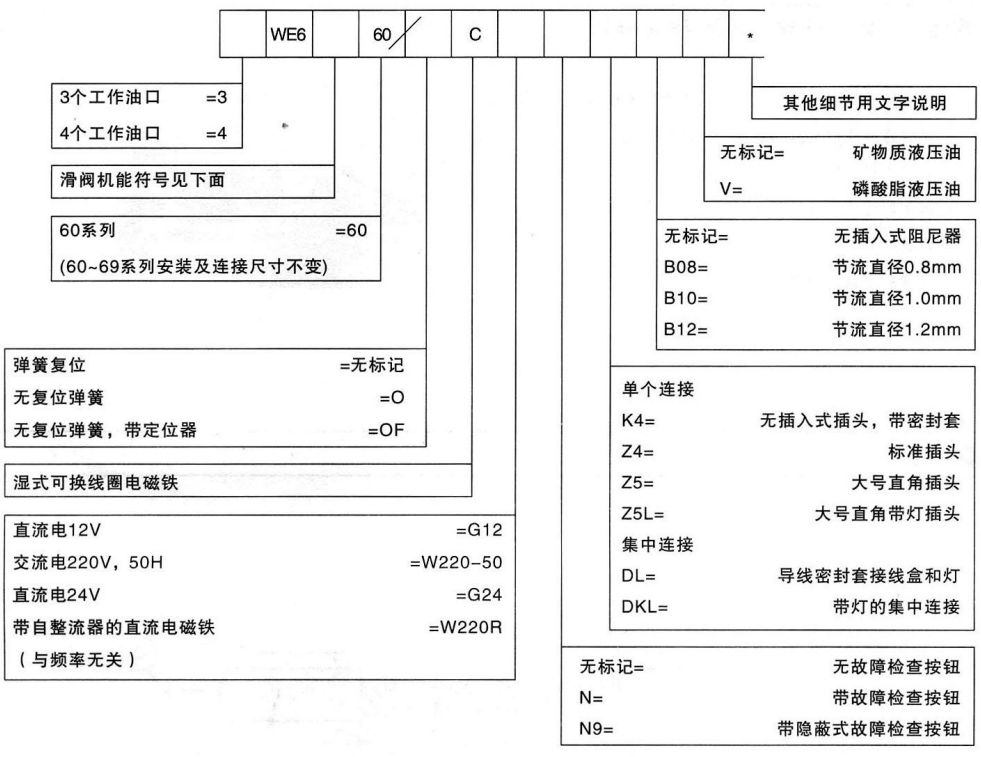

型号解析：

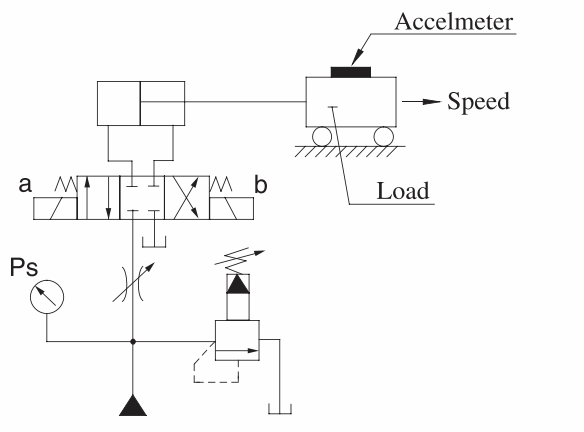

应用简图：
从上图中可以看出，电磁换向阀控制油缸的伸缩，从而达到控制负载方向的目的。用节流阀调整油缸进油与回油的速度，从而调整负载动作的快慢。在旁路设置溢流阀接回油箱，以此控制系统压力，防止系统超压破坏液压元件和管路。
